Type beskrivelse

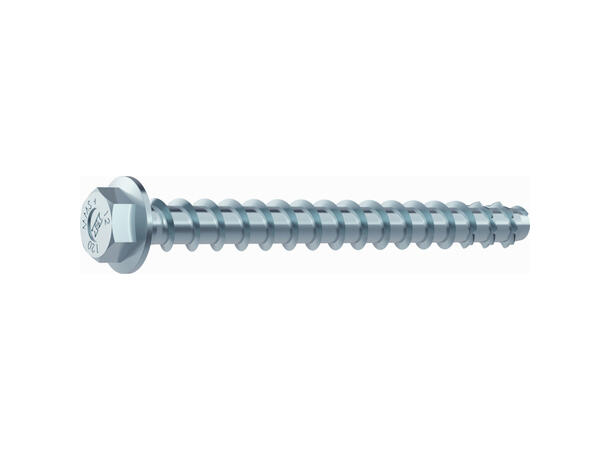

MMS-pluss sekskanthodet med flens
Anker diameter x ankerlengde (l)
10 x 60 mm
Nominell bore-bit diameter (d 0)
8 mm
Borehulldybde (h 1)
75 mm
Borehulldybde redusert (h 1, rød)
60 mm
Maks.
vedleggshøyde (t fix)
10 mm
Maks.
vedleggshøyde redusert (t fix, rød)
5 mm
Hodet høyde
7,2 mm
Flate
galvanisert
Materiale
Stål
Godkjenning
Ja
Sekskant
WS13
Flensdiameter
19 mm
Embedding depth (h nom1)
50 mm
Embedding depth (h nom2)
65 mm
Effektiv forankringsdybde (h ef)
50 mm
Effektiv forankringsdybde redusert (h ef, rød)
36 mm
Senter-til-senter avstand i betong (er)
50 mm
Min.
Midt-til-sentrum avstand (min)
40 mm
Kantsparing i betong (c)
50 mm
Min.
kanten klaring (c min)
40 mm
Minste komponenttykkelse for betong (h min)
115 mm
Redusert minimumskomponenttykkelse (h min)
100 mm
Tillatt bøyemoment (M perm)
20,4 Nm
Gjennomgående hull i komponenten som skal tilkobles (d f)
12 mm
Maks.
anbefalt effekt for innstillingsverktøy
200 Nm
Monteringsmoment for tilkoblingstråd
25 Nm
